Czym jest latarka LED z kompozytu?
Latarkę taktyczną z architekturą kompozytową LED najlepiej rozumieć jako wytrzymałą koncepcję przenośnego światła, w której w jednym systemie produktu integruje się więcej niż jedna funkcja emitująca światło, emiter lub układ. Ważne słowo toSystem. Sama liczba emiterów mówi niewiele o jakości wiązki, czasie działania, użyteczności czy trwałości.
Projekt może obsługiwać kierunkową wiązkę główną oraz inną funkcję światła zadaniowego, różne szerokości wiązki, oddzielne charakterystyki białego światła lub specyficzne dla projektu źródło pomocnicze. Ważne jest, dlaczego istnieje każdy emiter i jak optyka, elektronika, sterowanie, bateria i obudowa wspierają te role.
Marki rozwijające wytrzymałe przenośne produkty mogą przeglądać istniejącePlatformy latarki taktycznedla ogólnej architektury światła kierunkowego, bez traktowania tych modeli jako istniejących produktów kompozytowych LED.
Co oznacza "kompozytowa dioda LED" w latarce?
"Dioda kompozytowa" nie powinna być traktowana jako jedna uniwersalna architektura ANSI, IEC ani inna standaryzowana architektura latarki. W dyskusjach dotyczących rozwoju produktu termin ten może być szeroko używany do opisu systemu, który integruje więcej niż jedną funkcję emitującą światło, emiter lub układ.
W zależności od projektu może to obejmować wiele oddzielnych diod LED, obudowę wieloukładową, różne emitery białego światła, emitery białego i kolorowego, oddzielne główne i pomocnicze źródła światła lub inne specyficzne dla projektu rozwiązanie wieloemiterowe.
Dokładna architektura musi być zdefiniowana w specyfikacji produktu.Kupujący nigdy nie powinien zakładać, że "dioda kompozytowa" automatycznie oznacza COB, RGBW, dwuchipową, UV, czerwone światło czy inną konkretną konfigurację.
Zacznij od zadań związanych z oświetleniem, a nie od liczby diod LED
Dlaczego produkt potrzebuje wielu źródeł światła? Jeden emiter może być przeznaczony do kierunkowego oświetlenia ręcznego, podczas gdy drugi obsługuje szersze oświetlenie bliskiego zasięgu. Źródło pomocnicze o niższej mocy wyjściowej może pełnić osobne zadanie. Źródło kolorowe lub specyficzne dla długości fali może być uzasadnione tylko wtedy, gdy wymaga tego zastosowanie.
Zanim omówimy liczbę emiterów, określ główny przypadek użycia: wiązkę pierwotną, wiązkę wtórną, typową odległość roboczą, wymagania przy słabym oświetleniu, dowolne specjalistyczne wymagania kolorowe, workflow sterowania, cel baterii oraz obwód objętości.
Więcej diod LED nie tworzy automatycznie większej wartości produktu.Jeśli emiter nie ma jasno określonego zadania, może po prostu dodać koszty, złożoność interfejsu, ogrzewanie i pracę montażową.

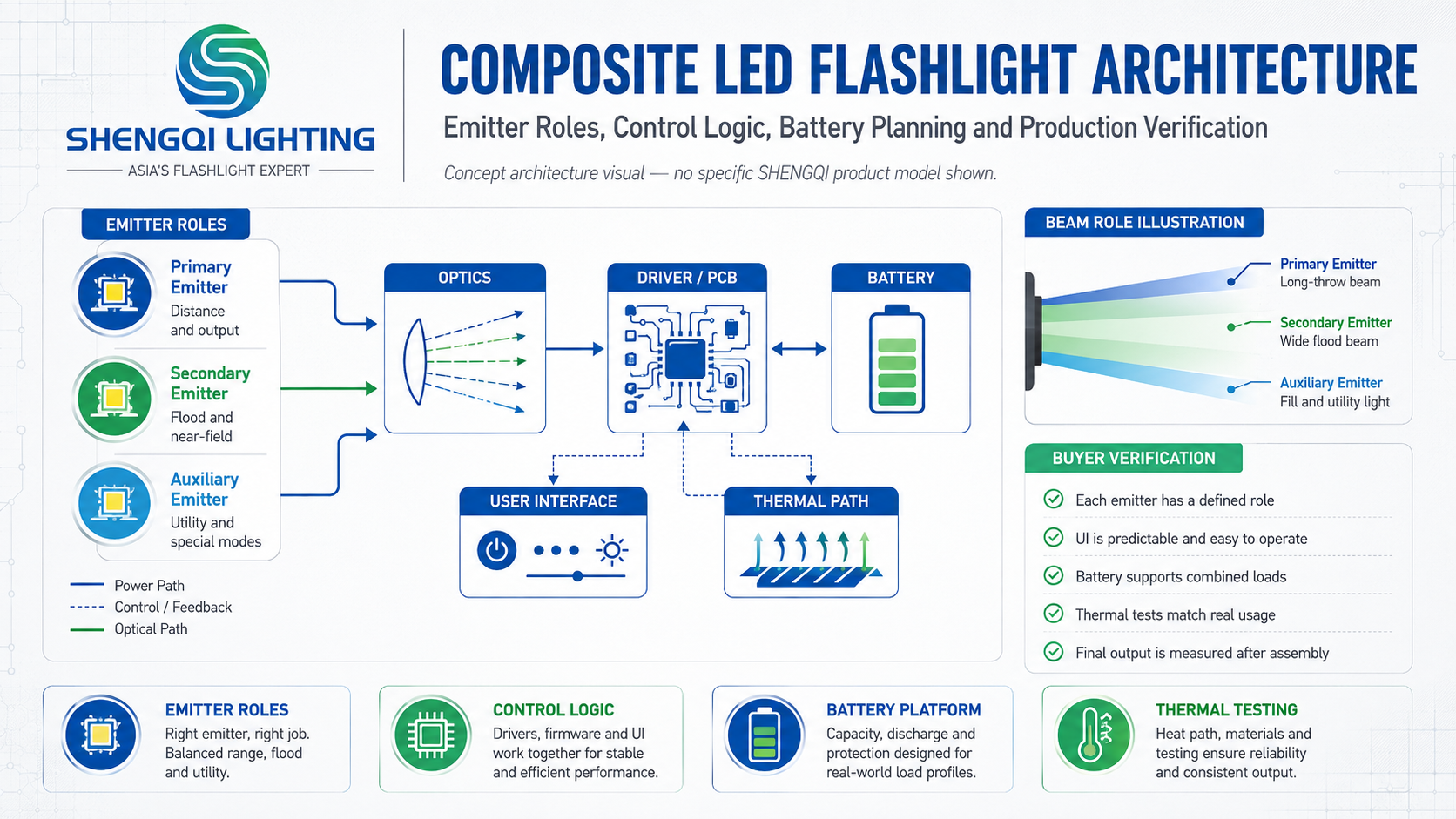

Wiele emiterów zapewnia większą swobodę optyczną — i więcej pracy inżynieryjnej
Architektura wieloemiterowa może oddzielić role wiązki, wspierać różne kąty wiązki, pokrywać różne zakresy wyjściowe lub zapewniać niezależne oświetlenie z przodu i z boku. Te opcje są przydatne tylko wtedy, gdy cały projekt je wspiera.
Każde dodatkowe źródło może wymagać kolejnego kanału sterującego, okna optycznego, powierzchni PCB, ścieżki termicznej, interfejsu uszczelniającego, stanu sterowania oraz etapu montażu. W zależności od konstrukcji może to również wpływać na obróbkę, okablowanie, uchwyty, soczewki i ustawienie.
Każdy dodatkowy emiter powinien mieć określone zadanie.Dwa, trzy lub cztery emitery same w sobie nie dowodzą, że latarka jest jaśniejsza, trwalsza, bardziej wysokiej klasy czy lepiej zaprojektowana.
Różne emitery wymagają jasno określonych ról wiązki
Główna wiązka kierunkowa może priorytetowo traktować kontrolowany hotspot, użyteczną intensywność oraz otaczający wyciek. Drugorzędna wiązka szeroka może być przeznaczona do bliskich obszarów zadaniowych i szerszej widoczności lokalnej. Jeśli projekt wymaga dodatkowego źródła kolorowego lub specjalistycznego, jego cel powinien być zdefiniowany osobno.
Czerwień, UV lub inne długości fal to możliwe przykłady architektury, a nie domyślne cechy. Czerwone światło może wspierać oświetlenie zadaniowe o mniejszym stopniu zakłóceń w niektórych procesach pracy. UV może wspierać zastosowania inspekcyjne tylko wtedy, gdy odpowiednie wymagania dotyczące odpowiedzi fluorescencyjnej i długości fali są jasno określone.
Oświetlenie z przodu z plusem bocznym to kolejna popularna koncepcja wieloźródłowa. IstniejącePrzenośne architektury oświetlenia zadańmogą dostarczać referencyjne konstrukcyjne dla tego typu planowania produktów, bez konieczności przemianowania na taktyczne latarki kompozytowe LED.
System optyczny powinien zapobiegać temu, aby końcowy produkt stał się zbiorem niepowiązanych wiązek.
Całkowite lumeny nie wyjaśniają, jak działa latarka wieloemiterowa
Gdy obecnych jest kilka diod LED, pojedyncza liczba "całkowitych lumenów" może ukryć ważne szczegóły działania. Czy wszystkie emitery są aktywne jednocześnie? Czy figura opisuje tylko źródło pierwotne? Który tryb był mierzony? Czy to początkowa czy utrzymana praca?
Pojedyncze oceny LED nie powinny być po prostu sumowane, aby uzyskać deklarację o gotowym produkcie. Prąd sterownika, logika jednoczesnej pracy, straty optyczne, napięcie baterii i regulacja termiczna wpływają na rzeczywistą wydajność systemu.
Wydajność systemu powinna być mierzona na końcowym złożonym produkcie.Intensywność wiązki powinna być również oceniana oddzielnie od całkowitej mocy luminacyjnej, ponieważ ta sama wartość lumenu może powodować różne zachowanie wiązki w zależności od systemu optycznego.
Kolorowe lub specjalistyczne emitery wymagają konkretnego zastosowania
Produkt wieloemiterowy może używać różnych kolorów, charakterystyk białego światła lub długości fal, ale te wybory powinny wynikać z zastosowania, a nie z liczby cech.
Różne białe emitery mogą być wybierane dla różnych wymagań wiązki lub wzroku. Cele CCT i CRI powinny podążać za tym zadaniem; nie istnieje uniwersalny "taktyczny" CCT ani automatycznie lepszy cel CRI.
Specjalistyczne długości fal wymagają jeszcze dokładniejszych definicji. Źródło UV nie powinno być promowane jako wykrywające każdą plamę, zanieczyszczenie, materiał biologiczny czy marker autentyczności. Dla zamierzonego zastosowania należy zdefiniować odpowiednią odpowiedź materiału, długość fali oraz metodę inspekcji.
Latarki wieloemitorowe potrzebują interfejsu użytkownika wyjaśniającego produkt
Wiele źródeł światła może powodować problem sterowania szybciej niż problem optyczny. Oddzielne przełączniki, logika trybu grupowego, bezpośredni dostęp, długie naciśnięcie, podwójne kliknięcie, wybór źródła, blokada i pamięć trybowa to wszystkie możliwe opcje projektowe.
Opis produktu powinien definiować pierwszą aktywację, dostęp wiązką pierwotną, dostęp wtórną, specjalistyczną oraz przypadkową aktywację. Jeśli w zestawie jest tryb stroboskopowy, kupujący powinni zdecydować, czy wymaga on bezpośredniego dostępu, czy powinien pozostać oddzielony od normalnych trybów zadań.
Wielofunkcyjna latarka powinna zmniejszać obciążenie poznawcze, a nie reklamować liczbę funkcji poprzez skomplikowane sterowanie.Użytkownicy nie powinni musieć przechodzić przez długą sekwencję niepowiązanych trybów tylko po to, by wybrać inny emiter.
Architektura baterii musi wspierać najgorszą rzeczywistą kombinację operacyjną
Niektóre produkty działają po jednym emiterze naraz. Inne mogą pozwalać na działanie głównego źródła i bocznego światła razem lub łączyć wiele źródeł w wybranych trybach. Te kombinacje mogą powodować bardzo różne obciążenia elektryczne.
Kupujący powinni określić szczytowe zapotrzebowanie na prąd, dozwoloną jednoczesną pracę, cele czasowe pracy, sposób ładowania, dostępność, rozmiar nadwozia i masę przed wyborem baterii. Nie ma uniwersalnej odpowiedzi, która automatycznie poprawiłaby konkretne cylindryczne ogniwo lub zintegrowaną baterię.
Pojemność baterii sama w sobie nie definiuje maksymalnej mocy, utrzymanej mocy, czasu pracy ani zachowania termicznego. Napięcie, zdolność prądowa, konstrukcja przetwornika, efektywność LED, tryb pracy oraz regulacja ciepła – wszystko to wpływa na efekt końcowy.
Więcej emiterów tworzy więcej scenariuszy termicznych
Weryfikacja termiczna nie powinna ograniczać się do nierealistycznego "wszystko na maksymalnym poziomie". Produkt może spędzać więcej czasu z głównym emiterem na wysokim poziomie, drugim źródłem na wysokim, dwoma emiterami pracującymi razem lub trybem średnim pracującym przez dłuższy czas.
Ścieżka termiczna może obejmować płyty LED, strukturę PCB, materiał korpusu, powierzchnie styków, elementy sterownika, baterię i geometrię obudowy. Jeśli stosuje się logikę termicznego obniżania tempa, jej zachowanie staje się również częścią doświadczenia użytkownika.
Testy termiczne powinny przebiegać zgodnie z rzeczywistymi trybami pracy określonymi w briefie produktu.Nie należy zakładać stałej temperatury, punktu spadku ani wartości utrzymującej się mocy, dopóki nie zostanie przetestowana ostateczna architektura.
Każdy dodatkowy emiter potrzebuje fizycznej przestrzeni, przestrzeni optycznej i sterowania zespołem
Dodatkowa dioda LED może wymagać własnego okna optycznego, reflektora, optyki TIR, soczewki, uszczelki, powierzchni PCB, okablowania, uchwytu, kontaktu termicznego i ścieżki sterującej. To może wpływać na rozmiar nadwozia, grubość ścianek, obróbkę, uszczelnianie, montaż i ustawienie.
Każde dodatkowe okno, przełącznik lub otwór staje się także kolejnym interfejsem, który należy uwzględnić przy projekcie obudowy. Nie oznacza to, że latarka wieloemiterowa jest z natury mniej wodoodporna; Oznacza to, że ostateczny cel ochrony przed wejściem projektu musi być zaprojektowany wokół całej obudowy.
Projektowanie wieloemiterowych jest zatem problemem architektury mechanicznej równie mocno, co problemem wyboru diod LED. Marki mogą oceniać je szerzej.Przenośne produkty oświetleniowe SHENGQIdla ogólnych odniesień do obudowy i układu optycznego, nie sugerując, że istniejący model odpowiada tej koncepcji.
Niezawodność musi być oceniana jako system, a nie emiter po emiterze
Dioda LED może działać poprawnie, przełącznik może przejść indywidualny test, a bateria działa normalnie, podczas gdy cały produkt nadal wykazuje błędy wyboru źródła, nadmierne nagrzewanie, niestabilne zachowanie niskiego napięcia, nierówne wyrównanie wiązki lub nieoczekiwane wyłączenie.
Zachowanie niepowodzenia również powinno być zdefiniowane. Jeśli nadajnik wtórny zawiedzie, czy źródło pierwotne powinno pozostać sprawne? Czy jeden sterownik kontroluje wszystkie źródła? Jak ochrona przed niskim napięciem wpływa na każdą z tych funkcji? Odpowiedzi zależą od zatwierdzonej architektury elektrycznej.
Architektura PCB i sterownika powinna odpowiadać zatwierdzonemu połączeniu emitera
Produkty z wieloma emiterami mogą wymagać wielu kanałów sterujących, kontrolowanego prądu, przełączania źródeł, monitorowania baterii, logiki termicznej oraz sterowania interfejsem. Architektura elektroniczna powinna być definiowana wokół zatwierdzonej kombinacji emitera i interfejsu użytkownika, a nie dodawana po zakończeniu układu optycznego.
Walidacja prototypów może mieć szersze zastosowaniemożliwości testowania oświetlenia przenośnego, ale dostępność możliwości testowych nie dowodzi, że produkt LED kompozytowy nie został już rozwiązany.
Macierz specyfikacji produktu latarki LED
| Obszar projektowania | Pytanie kupującego | Decyzja inżynieryjna | Weryfikacja prototypu | Główne ryzyko |
|---|---|---|---|---|
| Rola głównego emitera | Do czego służy główna belka? | Podstawowa funkcja optyczna | Przegląd roli na belce | Główna funkcja jest niejasna |
| Rola nadajnika wtórnego | Dlaczego potrzebne jest inne źródło? | Definicja zadania wtórnego | Test przypadku użycia | Funkcja bez celu |
| Układ optyczny | Gdzie powinno być każde źródło? | Układ okien/optyczne | Przegląd wyrównania | Interferencja optyczna |
| Rozkład wiązki | Jak belki powinny się nakładać? | Role hotspotów / wycieków / szerokopasmowych | Przegląd wiązki polowej | Niezwiązane zachowanie wiązki |
| Całkowita definicja produkcji | Które emitery są aktywne? | Definicja systemu specyficznego dla trybu | Test końcowy produktu | Dodano po prostu parametry LED |
| Kolor / Spektrum | Czy wymagane jest specjalistyczne źródło? | Obiekt spektralny zdefiniowany przez zadanie | Weryfikacja aplikacji | Niepoparte twierdzenie funkcjonalne |
| Logika sterowania | Jak wybierane są źródła? | Interfejs użytkownika i struktura trybów | Test ciemnego użycia / błędnego wyzwalacza | Zamieszanie w sterowaniu |
| Architektura sterowników | Jak steruje się prądem? | Zatwierdzony projekt kanału sterującego | Weryfikacja w trybie kombinowanym | Oddziaływanie elektryczne |
| Bateria | Jakie jest najwyższe rzeczywiste obciążenie? | Architektura zasilania i usług | Test baterii specyficzny dla trybu | Pojemność mylona z wydajnością |
| Zarządzanie termiczne | Które tryby wytwarzają ciepło? | Ścieżka termiczna i logika sterowania | Testy operacyjno-kombinacyjne | Scenariusz termiczny pomijany |
| Konstrukcja mechaniczna / uszczelniająca | Ile interfejsów jest dodanych? | Pakiet optyczny / uszczelniający | Montaż i odpowiednie testy środowiskowe | Niespójność w wyrównaniu lub uszczelnieniu |
| Weryfikacja produkcji | Jak odtwarzany jest zatwierdzony projekt? | BOM / optyka / kontrola wersji firmware | Porównanie reprezentatywno-próbne | Dryfy produkcyjne od zatwierdzonej próbki |
Dwanaście testów kupujących powinno przeprowadzić na prototypie latarki LED z kompozytem
Potwierdź zamierzone źródło, tryb i funkcję funkcjonalną.
Testuj tylko kombinacje emiterów dozwolone w instrukcji produktu.
Sprawdź, czy główna rola optyczna odpowiada zamierzonemu zadaniu terenowemu.
Oceń zasięg i interakcję z wiązką podstawową.
Nie obliczaj szkody, dodając tylko pojedyncze oceny LED.
Upewnij się, że użytkownicy mogą przewidywalnie dotrzeć do zamierzonego źródła światła.
Przeanalizuj obsługę kieszeniową, powtarzające się przełączanie i niezamierzony dostęp do trybów specjalnych.
Używaj reprezentatywnych kombinacji źródeł, a nie tylko pojemności.
Uwzględnij kombinacje oczekiwane podczas normalnej pracy.
Przejrzyj relacje emitera, optyki i obudowy po montażu.
Stosuj tylko wymagania specyficzne dla projektu uzgodnione dla ostatecznej konfiguracji.
Sprawdź optykę, elektronikę, interfejs i zachowanie wiązki względem zatwierdzonej próbki.
Kryteria akceptacji są specyficzne dla projektu.
Dziesięć pytań przed opracowaniem taktycznej latarki z diodą kompozytową LED
- Jakie zadanie musi wykonać każdy emiter?
- Który emiter jest głównym źródłem światła?
- Czy wiele emiterów będzie działać jednocześnie?
- Jak różne wiązki powinny się nakładać lub pozostawać oddzielne?
- Czy specjalistyczne kolory lub długości fal są faktycznie potrzebne?
- Jak użytkownicy będą przełączać się między emiterami, nie myląc sterowania?
- Jaka architektura baterii obsługuje najwyższe rzeczywiste obciążenie operacyjne?
- Jak będzie weryfikowana wydajność termiczna dla różnych kombinacji emiterów?
- Jak dodatkowe okna optyczne i komponenty wpłyną na uszczelnienie i montaż?
- Jak zatwierdzony emiter, PCB, optyka i rewizja oprogramowania będą kontrolowane podczas masowej produkcji?
Spójność produkcji zaczyna się od zatwierdzonych poprawek
Produkty z wieloma emiterami mogą się zmieniać, gdy emiter, pojemnik LED, rewizja PCB, proces lutowania, interfejs termiczny, soczewka, reflektor lub TIR, firmware firmware, obudowa lub elementy uszczelniające zmieniają się. Nawet dioda LED o tym samym rozmiarze obudowy może mieć inne napięcie, wyjście, przyciemnienie, zachowanie wiązki lub obciążenie termiczne.
Projekt B2B powinien zatem kontrolować zatwierdzone emitery i zmiany w BOM oraz wymagać oceny przed zastąpieniem alternatywnych źródeł, gdzie te zmiany mogą wpływać na wydajność.
Zatwierdzony emiter → zatwierdzona PCB → zatwierdzona optyka → zatwierdzony UI → zatwierdzony próbek → rewizji produkcyjnej
Plan produkcyjny powinien realizować te relacjeProdukcja próbek do produkcjizamiast traktować każdy komponent jako niezależny przedmiot zakupu.
Jak projekt OEM/ODM powinien podejść do latarki kompozytowej LED
Liczba emiterów powinna być ustalana po zdefiniowaniu zadań produktowych, a nie przed. Projekt niestandardowy może obejmować rozwój wymagań produktowych, projektowanie przemysłowe, inżynierię optyczną, projektowanie elektroniczne, układ PCB, integrację z wieloma emiterami, architekturę baterii, projektowanie termiczne, inżynierię mechaniczną, weryfikację prototypów, produkcję, kontrolę jakości oraz projektowanie opakowań.
Architektura optyczna i elektroniczna powinny być rozwijane razem. Drugi emiter zmienia więcej niż tylko liczba diod LED: może zmieniać wymagania sterowników, ścieżki termiczne, przełączniki, obciążenie baterii, geometrię obiektywu oraz interfejsy obudowy.
Dla projektu na zamówienie, SHENGQI LIGHTING może wspierać proces rozwoju oświetlenia przenośnego poprzezRozwój przenośnego oświetlenia OEM/ODMmożliwości. W tym artykule nie twierdzono, że istniejąca taktyczna latarka SHENGQI z modelem kompozytowym LED, konfiguracją emitera ani specyfikacją wydajnościową nie jest zgłaszana.
Najczęściej zadawane pytania dotyczące taktycznych latarek z architekturą kompozytową LED
1. Czym jest taktyczna latarka z diodą kompozytową?
Jest to przenośna koncepcja światła, w której w tym samym systemie latarki zintegrowanych jest więcej niż jedna funkcja emitująca światło, emiter lub układ. Architektura może obsługiwać różne role wiązki, poziomy wyjściowe lub specjalistyczne funkcje oświetlenia. Ważne pytanie projektowe nie polega na liczbie obecnych diod LED, lecz o tym, jak optyka, elektronika, sterowanie, bateria, ścieżka termiczna i obudowa współpracują wokół zamierzonych zadań terenowych.
2. Czy kompozytowa dioda LED zawsze oznacza wiele diod LED?
Żadna pojedyncza uniwersalna architektura nie jest implikowana przez termin "kompozytowa dioda LED". W zależności od kontekstu rozwoju może odnosić się do wielu dyskretnych emiterów, pakietu wielokostkowego lub innego układu zapewniającego więcej niż jedną funkcję emisyjną. Nie powinno być automatycznie interpretowane jako COB, RGB, dual-chip czy inna stała technologia. Dokładna konfiguracja emitera powinna być określona w specyfikacji produktu.
3. Czy więcej diod LED jest lepsze w taktycznej latarce?
Nie. Sama liczba emiterów nie dowodzi na wyższej mocy, lepszym czasie działania, lepszej jakości wiązki, większej trwałości ani wyższej jakości produktu. Każdy emiter powinien mieć określone zadanie i być wspierany przez odpowiedni optyczny układ, sterownik, metodę sterowania, baterię oraz ścieżkę termiczną. Prostsza architektura może być lepsza, gdy dodatkowe emitery nie rozwiązują rzeczywistego problemu użytkownika.
4. Czy różne emitery mogą generować różne wzory wiązki?
Tak, w zależności od konstrukcji optycznej. Źródło pierwotne może używać bardziej kierunkowej wiązki, podczas gdy inne obsługuje szerokie oświetlenie lokalne lub inne zadania specyficzne dla projektu. Sam emiter nie definiuje całej wiązki. Na efekt końcowy wpływają także reflektory, TIR, soczewka, geometria okien, poziom prądu i mechaniczne wyrównanie. Zachowanie wiązki powinno być zatem oceniane na złożonym koprodukcie.
5. Czy latarka wieloemiterowa potrzebuje większej baterii?
Nie automatycznie. Architektura baterii zależy od obciążenia elektrycznego, dozwolonych trybów jednoczesnych, docelowego czasu pracy, efektywności sterownika, wymiarów produktu, wagi oraz strategii serwisowej. Produkt, który działa tylko z jednym emitorem naraz, może mieć inne wymagania niż produkt łączący wiele źródeł. Pojemność baterii w mAh nie powinna być używana samodzielnie do przewidywania maksymalnej mocy, czasu pracy ani zachowania termicznego.
6. Co powinni testować kupujący B2B na prototypie kompozytowej latarki LED?
Kupujący powinni niezależnie weryfikować każdy emiter, dozwolone tryby jednoczesne, wzory wiązki pierwotnej i wtórnej, końcowy wynik wyjściowy, logikę przełączania źródła, przypadkowe aktywowanie, zachowanie baterii oraz wydajność termiczną w różnych trybach reprezentatywnych. Należy również sprawdzić wyrównanie mechaniczne oraz wymagania środowiskowe lub wpływowe specyficzne dla projektu, a następnie porównać wzorki reprezentatywne produkcyjne z zatwierdzonym prototypem.
7. Czy latarka LED kompozytowa może być dostosowana do projektów OEM/ODM?
Tak. Projekt niestandardowy może definiować role emitera, układ optyczny, funkcje wiązki, logikę sterowania, architekturę PCB i sterowników, baterię, projektowanie termiczne, obudowę, uszczelnianie i pakowanie wokół docelowej aplikacji. Liczba emiterów powinna spełniać te wymagania, a nie je prowadzić. Weryfikacja prototypów i kontrola wersji produkcyjnych łączą zatwierdzoną architekturę optyczną, elektroniczną i mechaniczną z masową produkcją.
Projektuj system, nie liczenie diod LED
Latarka taktyczna z architekturą kompozytową LED daje użyteczną swobodę projektową tylko wtedy, gdy każde źródło światła ma jasne zadanie. Zespoły produktowe powinny łączyć role emiterów, optykę, zachowanie wiązki, sterowanie, obciążenie elektryczne, ścieżki termiczne, projektowanie obudowy oraz weryfikację produkcji przed finalizacją specyfikacji. Silniejszy produkt nie ma największej liczby emiterów; To taki, w którym każdy emiter przyczynia się do spójnego przepływu pracy z handheldowym światłem.
Zdefiniuj funkcje światła przed zamrożeniem architektury emitera
Marki latarek, firmy narzędziowe, firmy zajmujące się sprzętem outdoorowym oraz nabywcy marki prywatnej mogą dyskutować o rolach emiterów, układzie optycznym, logice sterowania, architekturze PCB, strategii baterii, projektowaniu termicznym, integracji obudów oraz weryfikacji produkcji.
